Remarque: un récapitulatif des données et formules utiles vous sera donné à l'examen. Vous n'aurez besoin que de votre calculatrice pour celui-ci.


Exercice 1 - Poutres bois

Prédimensionner les poutres de toitures de cette annexe réalisée en ossature bois.

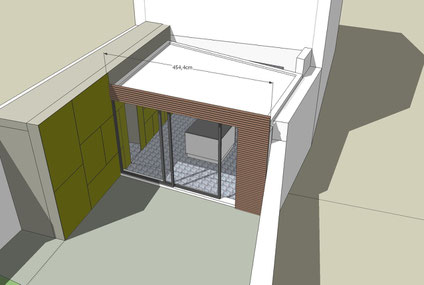

Ces poutres (ou gîtes) supportent un panneau d'OSB, un callage de pente et l'isdolation (cellulose insuflée entre les gîtes) et la toiture est accessible pour l'entretien sans être une terrasse. Les poutres sont visibles dans la coupe 3D ci-après. Elles sont représentées en jaune, leur entre axe est de 40 cm.

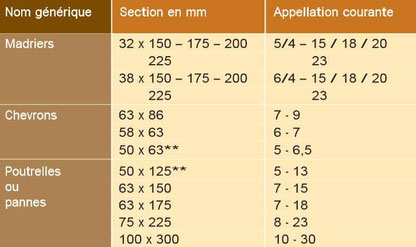

Vous proposerez une section commerciale sur base du tableau annexé ci-après.

Résolution de l'exercice

Télécharger
Exercices_1.pdf
Document Adobe Acrobat 2.5 MB
Télécharger


Exercice 2 - Poutres acier

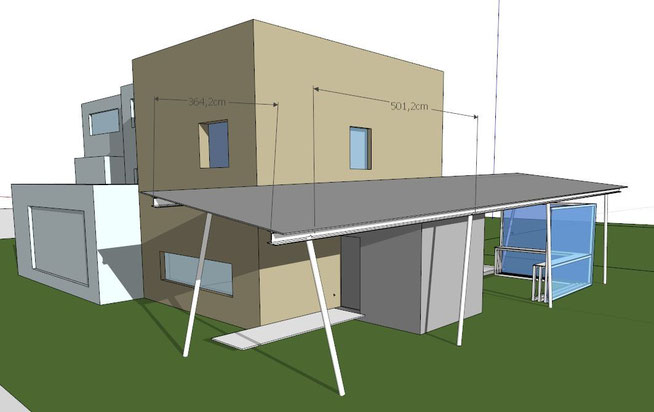

Prédimensionner les poutres de toitures de ce car-port.



Ces poutres supportent un profile acier (une tôle trapézoïdale pesant 4 kg/m²) servant d'étanchéité de toiture. Ce profilé acier à une portée de 3.63 m.



Les poutres sont sur plusieurs appuis. L'architecte désire utiliser des poutres en H les plus discrètes possible.



Proposez la poutre la plus adéquate dans l'extrait de catalogue repris ci-après.

Résolution de l'exercice

Télécharger
Exercices_2.pdf
Document Adobe Acrobat 1.7 MB
Télécharger


Exercice 3 - Colonne bois

Nous avons fait au cours le dimensionnement des deux colonnes en acier qui supportent ce bâtiment pont. Nous allons redimensionner ces colonnes en changeant deux paramètres:

- le matériau est du bois lamellé-collé

- les sections sont carrées et pleines

- les colonnes sont encastrées au pied (et rotulées au la jonction avec le bâtiment)

Quel est donc la section de ces colonnes?



Résolution de l'exercice

Télécharger
exercice_3.pdf
Document Adobe Acrobat 563.4 KB
Télécharger

  • Exercice-1- equilibre
  • Exercice-2- determination de la charge linéaire
  • Exercices 3 - predim d'éléments
  • Exercices 4 - predim d'une structure
