exercice 1

Déterminer le schémas statique des colonnes bois présentes dans les images qui suivent.

exercice 2

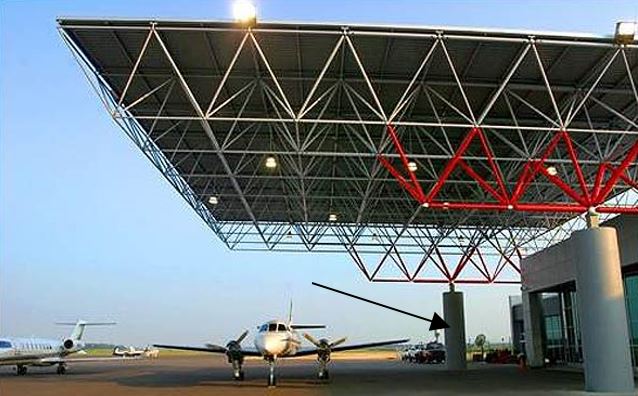

Déterminer le schémas statique des colonnes acier présentes dans les images qui suivent.

exercice 3

Poutres ou colonnes? Bien que verticales certaines colonnes sont en fait des poutres subissant de la flexion. Dans les images qui suivent déterminer si les "colonnes" sont principalement soumises à une effort de compression ou a un effort de flexion, auquel cas elle seront considérées (et dimensionnées) comme des poutres.

résolutions

Exo1: toutes les colonnes sont bi-articulées (voir les déformées sous l'énoncé)

Exo2: les 2 premières sont bi-articulées.

En bas à gauche, la colonnes fine est encastrée en tête et articulée en pied.

En bas à droite les éléments obliques sont comprimés (ce sont bien des "colonnes") et bi-encastrés.

Exo3: les 2 images de gauche représentent des colonnes.

Les deux images de droite: des poutres soumises à la flexion d'un effort horizontal dû au vent.
