Exercices



Les poutres

exercice 1

A

Dessiner le schéma statique (y compris les actions ou charges):

- d'une des deux poutrelles encastrées en H

- de la poutrelle en L supportée à l'extrémité des deux H.

B

Dessiner le schéma statique (y compris les actions ou charges):

- d'une des deux poutrelles encastrées en H

- d'une des poutrelles en bois supportées par les deux H

C

Dessiner le schéma statique (y compris les actions ou charges):

- de la poutrelle en H supportée par les deux colonnes

- d'une des poutrelles en bois supportées par le H d'un côté et le mur de l'autre

Résolution de l'exercice


exercice 2

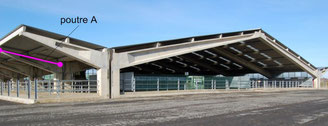

Choisir le bon schéma statique (y compris les actions ou charges) des poutres "A" dans les schémas statiques standards repris ci-contre (de 1 à 6)

Le vitrage ci-contre est soumis à l'action horizontale du vent. Les structures supportant ce vitrage sont donc soumises à de la flexion.

Résolution de l'exercice


Les Colonnes

Déterminer le schéma statique correspondant et la longueur de flambement des cas suivants

Il est conseillé de dessiner la déformée de chaque cas, cela permet de définir plus sûrement le schéma statique en cas de doute.


Exo 1: Colonne en acier de 6m de long.

Numéro du schéma statique?

Longueur de flambement?

Déformée?

Exo 2: Colonne en bois de 4m de long.

Numéro du schéma statique?

Longueur de flambement?

Déformée?

Exo 3: Colonne en Béton Armé de 4m de long.

Numéro du schéma statique?

Longueur de flambement?

Déformée?

Exo 4: Barre acier en compression (poutre treillis d'un pont) soumise au flambement. Longueur = 8m

Numéro du schéma statique?

Longueur de flambement?

Déformée?

Exo 5: Colonne en acier de 12m de long, haubanée en son milieu.

Numéro du schéma statique?

Longueur de flambement?

Déformée?

Résolution de l'exercice
